不同型號振動篩組成結構也不同，三種常用篩分設備結構組成如下：

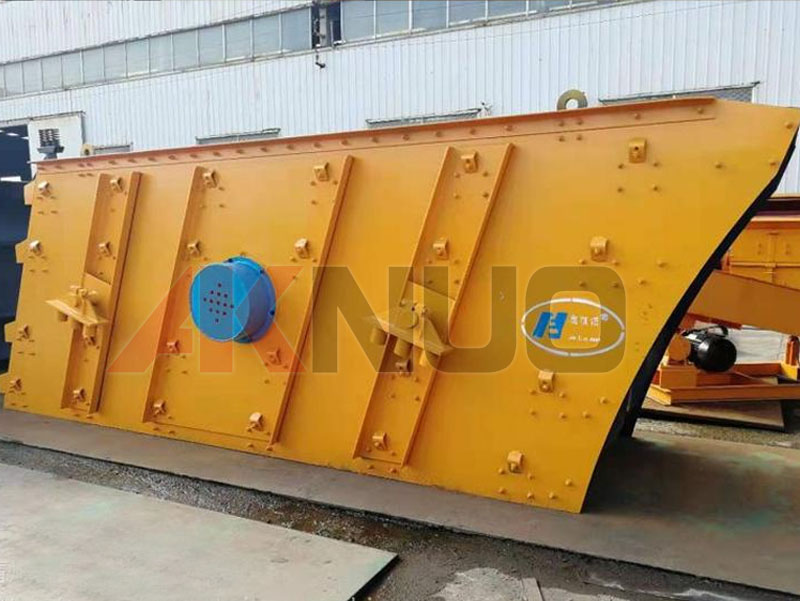

圓振動篩結構組成：
　　圓振篩篩機主要有篩箱、篩網、振動器、減振彈簧裝置、底架等組成。采用筒體式偏心軸激振器及偏塊調節振幅，振動器安裝在篩箱側板上，并由電動機通過三角皮帶帶動旋轉，產生離心慣性力，迫使篩箱振動。篩機側板采用優質鋼板制作而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接。

直線振動篩的結構部件：
　　直線振動篩主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。
1、篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分；
2、篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分；
3、篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網；

4、振動電機：；
5、電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故；
6、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直于地面；
7、支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。

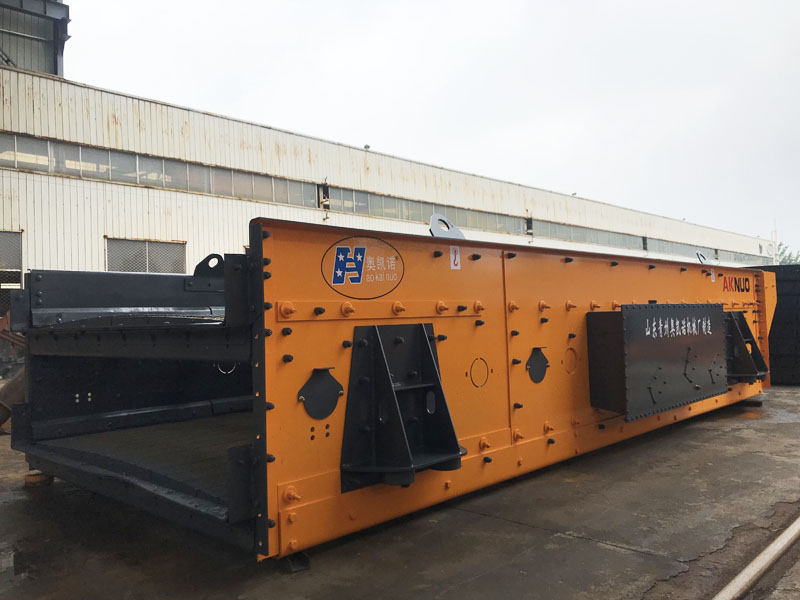

三軸橢圓振動篩結構：
　　三軸橢圓振動篩由電機、傳動裝置、激振器、篩箱、橡膠彈簧、底架、阻尼器等構成。
